Инструменты для монтажа и демонтажа подшипников — это специализированные устройства и приспособления, которые обеспечивают эффективную, безопасную и точную работу с подшипниками. Они используются для их установки на валы, в корпуса или для извлечения при необходимости замены. Основные инструменты для монтажа подшипников:
- Наборы монтажных втулок. Там в основном ручные инструменты, применяемые при монтаже. Используются для равномерной передачи монтажного усилия на кольца подшипника одновременно на внутреннее и наружное. Комплект включает втулки разного диаметра и молоток.
- Индукционные нагреватели. Предназначены для предварительного нагрева подшипника, что облегчает его установку на вал благодаря тепловому расширению.
- Гидравлические прессовые устройства. Оказывают контролируемое давление для посадки подшипника на вал.
- Ручные прессы. Используются для точной установки небольших подшипников.
Основные инструменты для снятия подшипников, следующие:

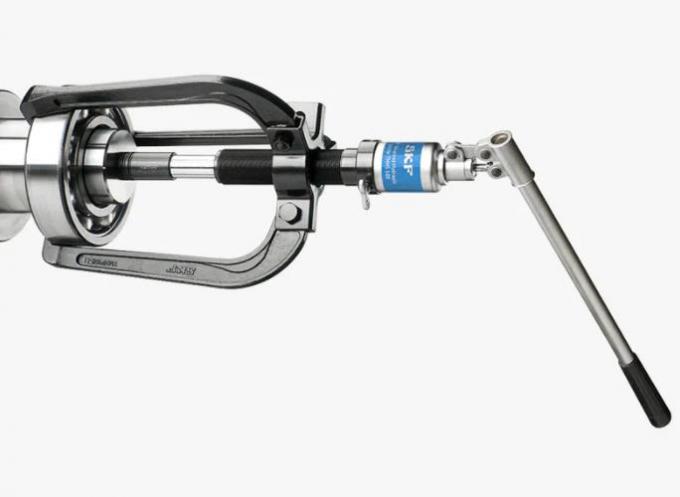

- Съёмники, они бывают механические, гидравлические и инерционные. Используются для снятия подшипников, не повреждая сопрягаемые детали. Бывают двух- и трёхзахватные съёмники. Подходят для снятия подшипников с валов.
- Внутренние съёмники. Для извлечения подшипников из корпусов. Они удобны в использовании и широкий диапазон применения.
- Гидравлические съёмники. Обеспечивают высокое усилие, особенно при заедании.
- Инерционные молотки. Используются для снятия небольших подшипников с валов.
- Разделительные пластины (экстракторы). Применяются для демонтажа изделий, расположенных близко к опоре, или тех, которые сложно поддеть.
- Индукционные нагреватели. Позволяют нагреть корпус подшипника, чтобы облегчить его снятие.
Кроме того, применяется специальный инструмент для снятия подшипников (установки) и аксессуары:
- Динамометрические ключи. Для затяжки гаек и болтов с точным моментом усилия подшипника.
- Гидравлические гайки. Применяются для снятия или установки подшипников с использованием гидравлического давления.
- Медные и пластиковые молотки. Используются при монтаже для предотвращения повреждений подшипника.
- Смазочные системы. Оборудование для подачи смазки в подшипники.
Использование профессиональных инструментов гарантирует правильную посадку или снятие подшипников без перекосов и повреждений. Кроме того, специализированные инструменты минимизируют вероятность повреждения подшипника или сопрягаемых деталей. Это основной набор инструментов для снятия подшипника.
Способы проведения монтажа подшипников
Монтаж и демонтаж подшипников — это процесс установки подшипника на вал или в корпус, который требует точности и аккуратности. Используемые методы монтажа зависят от типа подшипника, условий эксплуатации и оборудования. Рассмотрим основные методы монтажа.
1. Ручной метод
Ручной метод — это самый простой способ монтажа, при котором подшипник устанавливается на вал или в корпус с помощью молотка и специального монтажного инструмента (втулок или оправок). Этот метод подходит для установки подшипников небольших размеров. Процесс монтажа:
- Подшипник устанавливается в специальную оправку, которая равномерно передаёт усилие на внешнее кольцо подшипника.
- Установка выполняется с использованием молотка с низким ударом или с применением киянки из мягкого материала (резина, пластик), чтобы избежать повреждения подшипника.
- Важно следить за правильностью направления усилия, чтобы избежать перекоса и деформации.
Преимущества:
- Нет необходимости в сложном оборудовании.
- Минимальные затраты на инструменты.
- Подходит для установки мелких подшипников в условиях ограниченного пространства.
Недостатки:
Может быть сложно, добиться точной посадки.При использовании молотка может быть поврежден подшипник.
2. Механический метод
Механический метод монтажа подшипников предполагает использование механических прессов или специализированных машин. Это более точный и безопасный способ, чем ручной.
Процесс монтажа:
- Для монтажа подшипников используется механический пресс с регулируемым усилием.
- Подшипник устанавливается в рабочее положение, и пресс постепенно создает необходимое усилие для его посадки на вал или в корпус.
- Важно контролировать скорость подачи и обеспечить равномерное распределение давления.
Преимущества:
- Обеспечивает более точную установку подшипников.
- Ускоряет процесс монтажа при большом объеме работ.
- Исключает риск повреждения подшипника при правильном использовании.
Недостатки:
- Требуется пресс или другая механическая установка.
- Может быть неудобно для монтажа очень мелких подшипников.
3. Гидравлический метод
Гидравлический метод предполагает использование гидравлического оборудования, которое обеспечивает необходимое усилие для установки подшипников, особенно в случае крупногабаритных и высоконагруженных подшипников. Процесс монтажа:
- Подшипник помещается на вал или в корпус.
- С помощью гидравлической системы создается контролируемое давление, которое постепенно и равномерно устанавливает подшипник в нужное место.
- Гидравлические прессы или устройства могут использоваться для снятия или установки подшипников с высокой точностью.
Преимущества:
- Обеспечивает точную посадку и минимизирует риск повреждений.
- Идеален для монтажа крупных подшипников и изделий с жесткими посадочными размерами.
- Требуется меньше физической силы для монтажа.
Недостатки:
- Гидравлические устройства требуют значительных капиталовложений.
- Для безопасного использования требуется квалификация оператора.
Метод нагревания используется для облегчения монтажа при установке на валы. Этот метод включает предварительный нагрев подшипника, что способствует его расширению и облегчает установку. Процесс монтажа:
- Подшипник нагревается с помощью индукционных нагревателей или горячей ванны до температуры, обычно в пределах 100–120°C (в зависимости от материала).
- Под воздействием тепла внутренний диаметр подшипника расширяется, что облегчает его установку на вал.
- После установки подшипник охлаждается и принимает свою исходную форму.
Преимущества:
- Уменьшается сила, необходимая для установки подшипника.
- Исключается риск повреждения подшипника при монтаже, так как он не подвергается сильным механическим нагрузкам.
- Идеально подходит для подшипников больших размеров или тех, которые имеют тугую посадку.
- Требуется дорогостоящее нагревательное устройство
Каждый из методов монтажа подшипников имеет свои особенности и применяется в зависимости от типа подшипника, условий эксплуатации и доступного оборудования. Ручной метод хорош для мелких подшипников, механический и гидравлический методы позволяют обеспечить более точную и безопасную установку, а метод нагревания — это идеальное решение для монтажа крупных подшипников с тугими посадками. Выбор метода зависит от конкретных условий и требований производства.
Что требуется для ручной установки и снятия подшипников
Для эффективного и безопасного монтажа и демонтажа подшипников вручную необходимо использовать различные инструменты и оборудование. Эти приспособления обеспечивают точность и надежность при выполнении операции.1. Ударное оборудование
Ударное оборудование включает в себя молотки и киянки, которые используются для передачи силы при установке или снятии подшипников. Важно использовать инструменты, которые минимизируют риск повреждения подшипника.
- Молотки - применяются для создания ударного воздействия при монтаже или демонтаже подшипников. Особенно эффективны при использовании монтажных втулок, чтобы равномерно передать ударное усилие.
- Киянки - используются для уменьшения риска повреждения подшипников. Могут быть из резины, пластика или дерева, что помогает предотвратить деформацию при ударах.
- Молоты с пластиковыми насадками. Эти молотки также обеспечивают мягкость удара, что важно для предотвращения повреждения поверхности подшипника.
Преимущества:
- Простота в использовании.
- Низкая стоимость и доступность.
- Позволяет работать в ограниченных пространствах.
Недостатки:
Требуется высокая аккуратность, чтобы не повредить подшипник.Подходит только для мелких и средних подшипников.
2. Съёмное оборудование
Съёмные устройства (съёмники) необходимы для демонтажа подшипников, особенно когда они застревают или имеют труднодоступные посадочные места. Для ручного съема подшипников используются механические съёмники:
- Двух- и трёхзахватные съёмники. Эти инструменты захватывают подшипник и позволяют вытянуть его с вала или из корпуса с минимальными усилиями.
- Внутренние съёмники. Эти съёмники используются для извлечения подшипников из внутренних отверстий корпуса, где внешнее кольцо подшипника не доступно для стандартного съёмного устройства.
Преимущества:
- Удобство для снятия подшипников без повреждения вала или корпуса.
- Работают с подшипниками различных размеров.
- Обеспечивают равномерное распределение силы.
Недостатки:
- Требуют определённой квалификации для правильного применения.
- Ограниченная эффективность при сильно застрявших подшипниках.
Закрепительные и стяжные втулки используются для безопасного и равномерного давления на подшипники, когда они устанавливаются на вал или в корпус. Эти втулки помогают избежать повреждения подшипника при монтаже:
- Закрепительные втулки. Используются для равномерного давления на наружное кольцо подшипника, предотвращая перекос или повреждения. Втулки могут быть изготовлены из стали или другого прочного материала.
- Стяжные втулки. Эти втулки также помогают точно установить подшипник, предотвращая его повреждение. Они используются для вытягивания или установки подшипников в труднодоступные места.
Преимущества:
- Обеспечивают точность монтажа.
- Защищают подшипник от повреждений при передаче усилия.
- Универсальны в применении.
Недостатки:
- Требуют правильного выбора размеров втулок для каждого типа подшипника.
- Необходимость наличия нескольких комплектов втулок для разных подшипников.
Нагревательное оборудование используется для предварительного нагрева подшипников, что помогает избежать применения чрезмерных усилий при монтаже. Нагревание расширяет металл подшипника, облегчающее его установку на вал или в корпус:
- Индукционные нагреватели. Применяются для нагрева подшипников с помощью индукции, позволяя быстро и безопасно разогреть подшипник до необходимой температуры.
- Горячие ванны или печи. Используются для нагрева больших подшипников, где требуется более медленный и равномерный прогрев. Однако использование электрических печей и плиток для нагрева крупногабаритных подшипников в целом является неэффективным, затратным по времени и достаточно опасным в связи с трудностями перемещения. В современном производстве предпочитают использовать индукционные печи, так как это безопаснее и избавляет подшипники от загрязнения пылью и грязью, которые налипают на масло.
- Нагревательные плиты. Могут использоваться для установки подшипников на небольшие участки.
Преимущества:
- Уменьшается сила, необходимая для монтажа.
- Минимизация риска повреждения подшипников за счет равномерного распределения тепла.
- Позволяет работать с большими подшипниками.
Недостатки:
- Требует дополнительных затрат на оборудование (нагреватели, печи).
- Необходимость соблюдения температурных режимов для предотвращения перегрева подшипников.
Для успешной ручной установки и снятия подшипников требуются разнообразные инструменты и оборудование, каждое из которых играет ключевую роль в процессе. Ударное оборудование помогает безопасно передавать усилие, съёмное оборудование — аккуратно извлечь подшипники, закрепительные и стяжные втулки обеспечивают правильную посадку, а нагревательное оборудование облегчает монтаж, уменьшая усилия при установке. Выбор инструментов зависит от типа подшипников, их размера и специфики работы.
Порядок демонтажа подшипников
Демонтаж подшипников — это процесс извлечения подшипников с валов или в корпусах, который требует внимательности и правильной подготовки, чтобы избежать повреждений, как самого подшипника, так и окружающих компонентов. Демонтаж может быть проведен с использованием различных методов в зависимости от сложности задачи. Рассмотрим пошаговый порядок демонтажа.1. Подготовительный этап
Подготовительный этап включает в себя анализ ситуации, оценку состояния подшипника, а также подготавливается набор для демонтажа подшипников. Это ключевая часть процесса, так как от правильной подготовки зависит эффективность и безопасность работы. Действия на этом этапе:
- Выключение оборудования. Перед демонтажем необходимо отключить питание или остановить работу оборудования, с которого снимается подшипник.
- Очистка рабочей зоны. Все рабочие поверхности должны быть очищены от грязи, масла или других загрязнений, чтобы избежать попадания их в механизм.
- Оценка состояния подшипника. Прежде чем приступить к демонтажу, стоит осмотреть подшипник, чтобы понять его текущее состояние. Это позволит определить, насколько сложно будет извлечь подшипник, и какие инструменты для этого понадобятся.
- Проверка наличия повреждений. Необходимо удостовериться, что подшипник не имеет трещин или других повреждений, которые могут повлиять на его извлечение.
На этом этапе важно убедиться, что все инструменты и устройства для демонтажа готовы к использованию. Также следует проверить целостность компонентов, с которыми предстоит работать, чтобы избежать дополнительных повреждений. Действия на этом этапе:
- Проверка инструментов. Убедитесь, что все необходимые инструменты (съёмники, молотки, прессы и т. д.) в исправном состоянии, готовы к работе. Если используете гидравлические инструменты, проверьте уровень жидкости и работоспособность системы.
- Подготовка подшипника к снятию. Если подшипник застрял или установлен с большим усилием, его можно предварительно нагреть (если это не повредит другие компоненты), чтобы облегчить процесс снятия.
- Проверка на смазку или загрязнение. Если подшипник требует снятия в условиях смазки, важно иметь под рукой средства для очистки, чтобы избежать попадания лишней смазки в другие механизмы.
На этом этапе происходит непосредственно снятие подшипника. Демонтаж можно выполнить с помощью различных методов (ручной, механический, гидравлический), в зависимости от сложности установки подшипника. Действия на этом этапе:
- Установка съёмного оборудования. Для демонтажа подшипников можно использовать различные съёмники — двух- или трёхзахватные механические съёмники, гидравлические или инерционные съёмники.
- Применение нагрева. Если подшипник плохо снимается, его можно немного нагреть, чтобы расширить металл. Это уменьшает сопротивление при извлечении.
- Равномерное приложение усилия. Важно, чтобы усилие при демонтаже было распределено равномерно, чтобы избежать повреждений, как подшипника, так и соседних деталей.
- Постепенное извлечение. Если подшипник снимается в несколько этапов (например, в случае применения гидравлического оборудования), постепенно увеличивайте усилие, контролируя процесс.
Правильный порядок демонтажа дефектного подшипникового узла включает несколько ключевых этапов, начиная от подготовительного этапа, который гарантирует безопасность работы, до тщательной проверки инструментов и компонентов. Важно уделить внимание каждому из этапов для достижения наилучших результатов и предотвращения повреждений. Правильная подготовка и использование подходящих инструментов способствует быстрому и качественному снятию подшипников.
