Разновидности приводных ремней
Приводные ремни являются гибкими элементами механических систем для передачи крутящего момента и мощности между вращающимися валами. Они применяются в машиностроении, автомобильной технике, промышленном оборудовании.
Другими словами, ремень приводной ‒ это замкнутая лента из прочного материала, передающая механическую энергию от ведущего шкива (соединенного с источником мощности) к ведомому шкиву (соединенному с рабочим механизмом). Она обеспечивает плавную и бесшумную передачу мощности, а также компенсирует небольшие смещения валов и снижает вибрации.

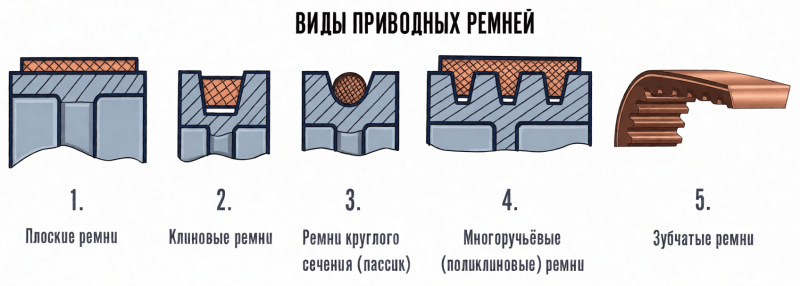

Виды приводных ремней
Какие бывают разновидности приводных ремней:
Клиновые ремни
Что такое клиновой ремень ‒ изделие с трапециевидным (клиновидным) поперечным сечением. Оно предназначено для передачи крутящего момента между шкивами в механических системах. Его конструкция обеспечивает высокую эффективность передачи мощности благодаря увеличенной площади контакта со шкивом. Клиновидное сечение позволяет ремню плотно входить в канавку шкива, увеличивая силу трения и сцепление.
Для прочности основа выполнена из резины или полимеров. Дополнительно армированная кордом (текстильным, стекловолоконным или стальным). Внешний слой износостойкий и устойчивый к маслам, перепадам температуры, истиранию. Изделия выдерживают высокие нагрузки и скорости вращения. Ремень клиновой используется для передачи мощности на небольшие и средние расстояния между валами. Рассчитаны для эксплуатации в диапазоне от -30°C до +80°C.
Виды клиновых ремней:
- Классические. Имеют широкий профиль и тканевую обертку боковых граней для защиты от износа.
- Узкопрофильные. Компактные ленты с повышенной эффективностью передачи мощности.
- Зубчатые. Обладают зубьями на внутренней стороне для лучшей гибкости, меньшего нагрева и повышенной точности передачи.
Зубчатые ремни
Изделия с зубчатым профилем на внутренней стороне. Они предназначены для синхронной передачи крутящего момента между валами. Способствуют точному и надежному вращению без проскальзывания. Замкнутые ленты с зубьями применяются для обеспечения точной синхронизации в двигателях в прецизионных механизмах. Изделия состоят из прочной основы (резина, полиуретан) с армированием (стекловолокно, сталь, кевлар). Рабочая температура эксплуатации от -30°C до +100°C.
Преимущества зубчатых ремней:
- Синхронность передачи.
- Отсутствие проскальзывания.
- Высокая мощность передачи.
- Низкий уровень шума.
- Минимальное обслуживание.
Плоские ремни
Ленты с плоским поперечным сечением. Передача мощности происходит благодаря трению между ремнем и шкивом. Изделия подходят для систем с большими межосевыми расстояниями. Применяются в механизмах, где не требуется высокая точность синхронизации. Прямоугольное сечение лишено зубьев или клиновидного профиля. Плоские ремни могут быть однослойными или многослойными. Они подходят для высоких скоростей вращения и больших расстояний между валами.
Поликлиновые ремни
Плоские ленты с несколькими продольными клиновидными ребрами на внутренней стороне. Обеспечивают высокую мощность передачи и гибкость. Задействуются в системах, где требуется привод нескольких устройств от одного вала (автомобили или промышленные механизмы). Наличие ребер обеспечивает повышенное сцепление. Плоская конструкция позволяет работать с компактными шкивами и передавать мощность на высоких скоростях. Клиновидный профиль ребер увеличивает площадь контакта со шкивом.
Круглые ремни
Ремни с круглым поперечным сечением. Используются для передачи крутящего момента между валами в механизмах с низкими и средними нагрузками. Эксплуатируются с системами, где требуется гибкость, простота установки и передача мощности на небольшие расстояния.
Гибкая замкнутая лента с круговым сечением работает за счет трения с гладкими или слегка профилированными шкивами. Благодаря специальной конструкции есть возможность использовать изделие в системах с нестандартной геометрией привода. Диаметр круглого поперечного сечения составляет 2-20 мм. Работа осуществляется на низких и средних скоростях (до 20 м/с). Ремни легко монтируются без необходимости точной регулировки натяжения.
Как подобрать приводной ремень
При подборе приводного ремня нужно учитывать технические характеристики оборудования и условия эксплуатации. Правила выбора изделия:
- Определите тип привода и ремня.
- Подберите размер.
- Проверьте шкивы (профиль шкивов должен соответствовать типу ремня).
- Уточните стандарты и маркировку.
- Определите материал и производителя.
- Рассчитайте натяжение (недостаточное натяжение вызывает проскальзывание, а избыточное ‒ ускоряет износ подшипников и ремня).
- Проверьте совместимость с оборудованием (сравнить параметры ремня с технической документацией оборудования и убедиться, что изделие соответствует количеству/расположению шкивов).
Подбор приводного ремня требует точного определения типа, размеров, материала и условий эксплуатации. В каталоге на нашем сайте можно подобрать разные виды ремней для любых задач. Правильно подобранный качественный и надежный ремень обеспечит бесперебойную работу механизма, минимизирует износ, а также повысит эффективность передачи мощности.
