Уплотнения для насосов

Уплотнения данного типа представляют собой устройства, основная задача которых, предотвращать утечки жидкости возникающие в местах соединения вращающегося вала насоса с его корпусом. Они играют ключевую роль в обеспечении надежности насосного оборудования, защищая его от потерь рабочей жидкости и загрязнений. Уплотнения могут быть изготовлены из различных материалов, включая резину, графит, фторопласт, металлы и композиты.

Основные виды уплотнений

К основным видам относятся:

• Манжетные уплотнения - они представляют собой эластичные кольца из различных материалов (резина, пластик, металл), которые плотно прилегают к валу насоса и предотвращают утечку жидкости. К преимуществам можно отнести простоту конструкции, невысокую стоимость, хорошую герметичность при низких давлениях, устойчивость к абразивным материалам. Из недостатков: ограниченный срок службы, кроме того, они непригодны для высоких давлений и температур.
• Торцевое состоит из двух точных поверхностей, образующих зазор между ними. При вращении вала насос создает гидродинамический эффект, который удерживает жидкость внутри насоса. К преимуществам относится: высокая герметичность, способность работать при высоких давлениях и температурах, длительный срок службы. Однако у них сложная конструкция, более высокая стоимость, требуют точной настройки и регулярного обслуживания.
• Гидроуплотнения используют жидкость для создания герметичности. Они создают гидродинамическое давление на рабочую поверхность, что предотвращает утечку жидкости. Они отличаются высокой герметичностью, устойчивостью к абразивным материалам, хорошей стойкость к температурным изменениям. Однако они также имеют сложную конструкцию, кроме того, они требуют специального оборудования для монтажа и регулировки, могут быть менее надежны при низких давлениях.
• Лабиринтное уплотнение отличает сложная геометрия, которая предназначена для создания множественных препятствий на пути протечки. Оно состоит из ряда выступов и углублений, которые формируют лабиринт. Жидкость, проходя через лабиринт, сталкиваются с множеством препятствий, что значительно замедляет ее движение и уменьшает вероятность утечки.

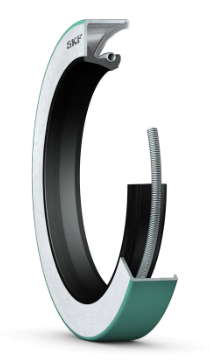

Манжетные уплотнения

Уплотнение вала насоса — это важный элемент, обеспечивающий герметичность в местах соединения вращающегося вала с корпусом насоса, что предотвращает утечки рабочей жидкости. Армированные манжеты, используемые в качестве уплотнений, представляют собой специализированные конструкции, которые сочетают в себе эластомерные материалы и армирующие волокна, что значительно повышает их прочность и устойчивость к мехповреждениям. Они производятся из резины или термопластичных эластомеров, дополнительно армируются различными волокнами, такими как стекловолокно или металлические нити, что значительно повышает их прочность и устойчивость к механическим повреждениям.

Основное преимущество данных элементов заключается в их способности выдерживать существенные нагрузки, а также высокое давление, поэтому это лучший выбор для условий, где традиционные уплотнения могут быстро изнашиваться или терять герметичность. Они обеспечивают надежную герметизацию, что критически важно для предотвращения утечек жидкости, особенно в промышленных насосах, где перекачиваются агрессивные или вязкие жидкости.

Кроме того, они обладают высокой стойкостью к воздействию различных химвеществ, что позволяет использовать их в условиях, когда насосы работают с коррозионно-активными средами. Они также могут иметь улучшенные свойства трения, что снижает износ как самих манжет, так и вала насоса, продлевая срок службы оборудования.

Установка уплотнений относительно проста, и они могут быть легко заменены в случае необходимости. Однако для достижения максимальной эффективности и долговечности важно правильно подобрать размеры и тип манжеты в зависимости от условий эксплуатации, таких как температура, давление и характеристики перекачиваемой жидкости.

Конструкция манжет включает в себя несколько слоев. Внутренний слой выполнен из эластомерного материала, который обеспечивает гибкость и возможность создания надежного контакта с валом. Этот слой отвечает за герметизацию и защиту от утечек. Внешний слой, армированный волокнами, добавляет прочности и жесткости, что позволяет манжете выдерживать высокие нагрузки и давление, а также защищает ее от износа и повреждений, возникающих в процессе эксплуатации.

Материалы, используемые для изготовления, выбираются в зависимости от условий эксплуатации. Обычно это термопластичные эластомеры или резины, которые обладают хорошей стойкостью к химическим веществам и высоким температурам. Армирующие волокна, такие как стекловолокно или металлические нити, усиливают манжету, позволяя ей сохранять форму и предотвращать деформацию под воздействием давления и мехнагрузок. На сегодняшний день это один из самых популярных видов.

Принципы работы уплотнений для насосов

В зависимости от вида уплотнения различен и принцип работы:

• Суть работы армированных манжет заключается в создании герметичного уплотнения вокруг вала. Когда вал вращается, манжета прижимается к его поверхности, образуя барьер, который не позволяет жидкости вытекать из насосной камеры. Благодаря эластичности материала, манжета может адаптироваться к небольшим колебаниям вала и сохранять плотность уплотнения даже при изменении условий эксплуатации. Это позволяет манжетам эффективно работать в сложных условиях, таких как высокая температура, давление и агрессивные среды, обеспечивая надежную герметизацию и продлевая срок службы насосного оборудования.
• Торцевые уплотнения используют две точные поверхности (уплотнительные кольца), которые вращаются друг относительно друга с минимальным зазором. Герметичность достигается за счет гидродинамического эффекта, создаваемого вращением уплотнительных колец.
• Гидроуплотнения используют жидкость для создания герметичности. Жидкость под давлением поступает в специальную полость уплотнения, создавая гидродинамический эффект, который предотвращает утечку рабочей жидкости.
• Лабиринтные уплотнения используют серию концентрических канавок, которые заставляют жидкость изменять направление движения и снижают скорость утечки.



Области применения уплотнений

Уплотнения применяются в насосах различных типов:

• Манжетные - широко используются в бытовых и промышленных насосах для перекачки неагрессивных жидкостей при низких давлениях.
• Торцевые - применяются в насосах для перекачки агрессивных жидкостей при высоких давлениях и температурах.
• Гидроуплотнения - используются в насосах для перекачки абразивных и вязких жидкостей при высоких давлениях.
• Лабиринтные - часто применяются в насосах для перекачки неагрессивных жидкостей при низких давлениях, где требуется простота конструкции и невысокая стоимость.

Как выбрать уплотнения

Для правильного выбора уплотнения необходимо учесть следующие факторы:

• Тип насоса. Оно должно быть совместимо с типом насоса, а его конструкция должна соответствовать характеристикам вального узла.
• Рабочая жидкость. Выбранный тип должен быть устойчив к химическому воздействию рабочей жидкости и способным выдерживать необходимые давление и температуру.
• Требования к герметичности. Для перекачки ценных или опасных жидкостей необходимо использовать изделия с высокой степенью герметичности.
• Рабочая среда. Оно должно быть устойчиво к внешним воздействиям (например, температуре, влажности, вибрации, пыли).
• Стоимость и срок службы. Необходимо выбирать такое изделие, которое обеспечит необходимый срок службы и при этом будет недорого стоить.
